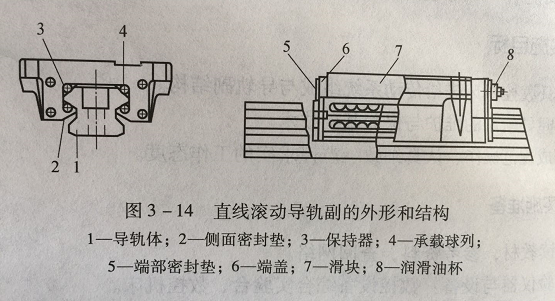

在精密CNC加工廠，該種導軌副有多種形式，目前深圳精密CNC加工的數控機床常用的滾動導軌為直線滾動導軌，這種導軌的外形和結構如圖3-14所示。

　　直線滾動導軌主要由導軌體、滑塊、滾柱或滾珠、保持器、端蓋等組成。當滑塊與導軌體相對移動時，滾動體在導軌體和滑塊之間的圓弧直槽內滾動，并通過端蓋內的滾道，從工作負荷區到非工作負荷區，然后再滾動回工作負荷區不斷循環，從而把導軌體和滑塊之間的移動變成滾動體的滾動。為了防止灰塵和贓物進入導軌滾道，滑塊兩端及下部均裝有塑料密封墊，滑塊上還有潤滑油杯。

　　在精密CNC加工廠，該導軌的安裝形式有水平、豎直或傾斜等形式，可以兩根或多根平行安裝，也可以把兩根或多根短導軌接長，以適應各種行程和用途的需要。

　　在CNC精密機械加工中，采用直線滾動導軌副，可以簡化機床導軌部分的設計、制造和裝配工作。滾動導軌副安裝基面的精度要求不太高，通常只要精銑或精刨。由于直線滾動導軌對誤差有均化作用，安裝基面的誤差不會完全反映到滑座的運動上來，通?；倪\(yùn)動誤差約為基面誤差的1/3。

　　在精密CNC加工中，導軌安裝前必須檢查導軌是否有合格證，是否有碰傷或銹蝕，將防銹清洗干凈，清楚裝配表面的毛刺、撞擊突起物及污物等；檢查裝配連接部位的螺栓孔是否吻合，如果發生錯位而強行擰入螺栓，將會降低運行精度。
